SHTxx senzory merajú relatCzujniki SHTxx mierzą wilgotność względną oraz temperaturę w ich bezpośrednim otoczeniu. Ale co w sytuacji, gdy PCB nie pozwala na umieszczenie czujnika w optymalnym położeniu?
Poradnik firmy Sensirion dotyczący czujników wilgotności pt. Design Guide Humidity Sensors opisuje, jak projektować PCB, obudowę oraz jak umieścić czujnik w optymalnym położeniu. W praktyce jednak istnieją zastosowania, w których nie jest to możliwe.

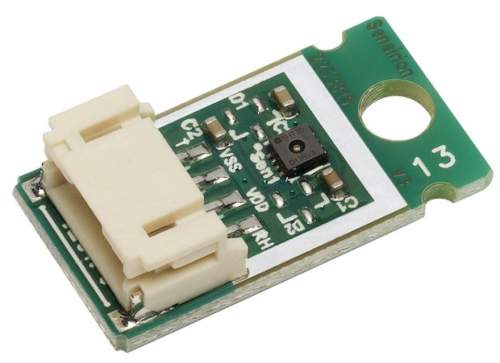

Za pomocą modułu SCC30-DB, projektant może umieścić czujnik wilgotności i temperatury w dowolnym miejscu urządzenia i podłączyć go do płyty głównej PCB za pomocą czterech przewodów. Nie musi tracić czasu na tworzenie własnego modułu czujnika. Dzięki doświadczeniu i profesjonalizmowi firmy Sensirion moduł SCC30 został zoptymalizowany pod kątem łatwego projektowania oraz skuteczności detekcji.
W rozwiązaniu SCC30 wykorzystano czujnik najnowszej generacji SHT30. Zastosowano także łącznik SCT2001WR-S-4P firmy Scondar (kompatybilny z JST, nr artykułu S4B-PH-SM4-TB). Dodatkowo oferujemy dopasowany łącznik, obudowę JST PHR-4 oraz wstępnie zaciśnięte przewody.
SCC30-DB obsługuje tryb I2C normalny (100 kHz) i szybki (400 kHz). Do komunikacji zaleca się niższe częstotliwości (poniżej 100 kHz), z uwagi na pojemnościowe sprzężenie kabli z szyną I2C.
ControlCenter Sensirion
Najwygodniejszym sposobem oceny skuteczności SCC30-DB jest zastosowanie czujnikowego zestawu rozwojowego SEK-SHTxx/SGP30, SEK-SCC30-DB, modułu SCC30-DB z kablem do podłączenia do zestawu oraz oprogramowania Control Center firmy Sensirion. Oprogramowanie dostępne jest w wersji na systemy Windows, Linux i macOS.
ControlCenter umożliwia:
● wyświetlanie diagramu z pomierzonymi wartościami ze wszystkich podłączonych czujników,
● wpisywanie pomierzonych wartości do folderu o formacie kompatybilnym z Microsoft Excel,
● zmianę nazwy wyświetlanego czujnika, ustawianie częstotliwości próbkowania oraz konfigurowanie zapisu (z częstotliwością od każdej do co tysięcznej próbki),
● ustawianie napięcia zasilania oraz częstotliwości zegara I2C dla czujnika podłączonego do mostka czujnika SEK,
● konfigurowanie czujnika lub wykonywanie czynności zależnie od podłączonego czujnika:
- ustawić interwał automatycznego czyszczenia dla SPS30 lub ręcznie wykonać procedurę czyszczenia
- włączyć automatyczną kalibrację (ASC), regulację temperatury lub przeprowadzić wymuszoną rekalibrację (FRC) dla SCD30
- dodać wilgotność bezwzględną oraz wykres punktu rosy, ustawić tryb pracy ART (przyspieszony czas reakcji), powtarzalność (czas trwania pomiaru), włączyć grzałkę do testowania czujnika i ustawić limity alarmowe temperatury i wilgotności dla SCC30
ControlCenter wygląda i działa doskonale – zachęcamy do obejrzenia galerii zdjęć.
